year/Baujahr: 1986
ID3303
Gravel processing / Kiesaufbereitung
year/Baujahr 1986

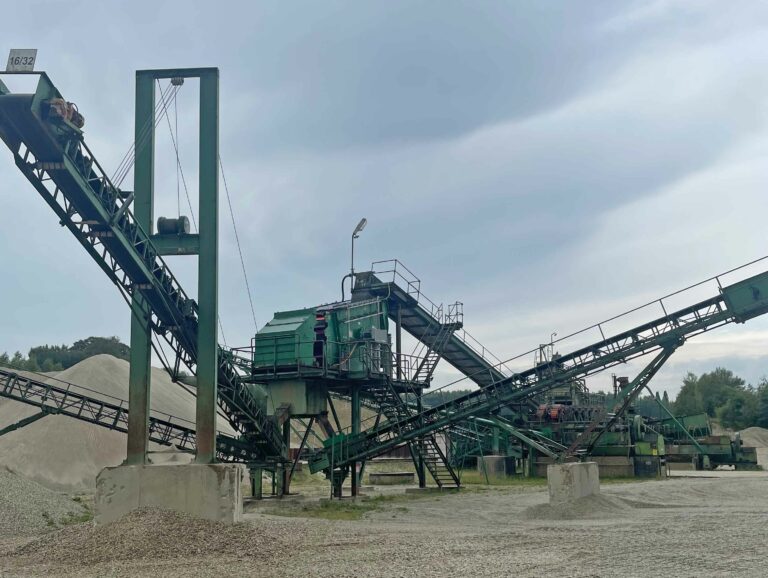

Gravel plant, capacity approx. 175 t/h, consisting of:
Feed hopper V = 15 cbm with grate (width 160 x 300)
Dosing belt GB 650 mm; AA 2.04 m
Land belt 1 GB 800 mm; AA ~45.5 m
Pre-screen
Inclined belt 0 / 150 GB 500 mm; AA 23.9 m
Screening machine built in 2020
Single-shaft sword washer for Gravel 8/32
Linatex centrifugal pump 4 “
Dewatering sieve Gravel 8/32
Sand trap pre-wash
Dewatering sieve for sand trap pre-wash
Single-shaft sword washer for sand trap 0/4
Sand trap with cyclone
Dewatering sieve for sand trap with cyclone
Linatex centrifugal pump 5 “
Cyclone for fine sand
Dewatering sieve after cyclone
Single-shaft sword washer for natural sand 0/8
Feed belt 0-32 (crushed material) GB 500 mm; AA 15 m
Incline belt 0/32 GB 500 mm; AA 34.6 m
Screening machine built in 2020
Discharge belt Gravel 4/8 GB 500 mm; AA 15.15 m
Discharge belt Gravel 8/16 GB 500 mm; AA 18 m
Discharge belt Gravel 16/32 GB 500 mm; AA 18 m
Sand trap discharge
Drainage screen for sand trap discharge
Discharge belt natural sand 0/4 GB 500 mm; AA 25 m
Drive motor for discharge belt sand 0/4
Return pump sludge pond
Fresh water pump
incl. steel construction
Kieswerk, Leistunge ca. 175 t/h, bestehend aus:
Aufgabentrichter V = 15 cbm mit Rost (li Weite 160 x 300)
Dosierband GB 650 mm; AA 2,04 m
Landband 1 GB 800 mm; AA ~45,5 m
Vorsieb
Steigband 0 / 150 GB 500 mm; AA 23,9 m
Siebmaschine Baujahr 2020
Einwellenschwerterwäsche für Riesel 8/32
Linatex Kreiselpumpe 4 “
Entwässerungssieb Riesel 8/32
Sandfang Vorwäsche
Entwässerungssieb bei Sandfang Vorwäsche
Einwellenschwerterwäsche für Sandfang 0/4
Sandfang mit Zyklon
Entwässerungssieb bei Sandfang mit Zyklon
Linatex Kreiselpumpe 5 “
Zyklon für Feinsand
Entwässerungssieb nach Zyklon
Einwellenschwerterwäsche für Natursand 0/8
Aufgabeband 0-32 (Brechmaterial) GB 500 mm; AA 15 m
Steigband 0/32 GB 500 mm; AA 34,6 m
Siebmaschine Baujahr. 2020
Austragsband Riesel 4/8 GB 500 mm; AA 15,15 m
Austragsband Riesel 8/16 GB 500 mm; AA 18 m
Austragsband Riesel 16/32 GB 500 mm; AA 18 m
Sandfang Austrag
Entwässerungssieb bei Sandfang Austrag
Austragsband Natursand 0/4 GB 500 mm; AA 25 m
Fahrmotor für Austragsband Sand 0/4
Rückholpumpe Schlammweiher
Frischwasserpumpe
inkl. Stahlbau
